Tärkeimmät rakennuspiirustukset pientalossa – mitä tarvitaan ja mitä piirustuksista näkee?

Pientalon suunnitelmat voidaan hahmottaa kahteen pääryhmään. Pääpiirustukset kuvaavat rakennushankkeen kokonaisratkaisun ja kuuluvat rakentamislupaa varten tarvittavaan aineistoon. Niitä ovat:

• asemapiirros
• pohjapiirustukset
• leikkauspiirustukset
• julkisivupiirustukset.

Rakentamisen aikana tarvitaan lisäksi hankkeen mukaisia tarkempia suunnitelmia. Näitä ovat esimerkiksi rakennepiirustukset ja detaljit sekä vesi-, viemäri-, lämmitys-, ilmanvaihto- ja sähkösuunnitelmat.

Vuoden 2026 alusta rakentamislupahakemukseen liittyy myös pääpiirustustasoinen suunnitelmamalli tai vastaavat koneluettavat tiedot. Käytännöt vaihtelevat vielä rakennusvalvonnoittain, joten hakemukseen vaadittava aineisto kannattaa aina tarkistaa oman kunnan rakennusvalvonnasta.

Katso myös, mitä asiakirjoja omakotitalon rakentamislupahakemukseen tarvitaan.

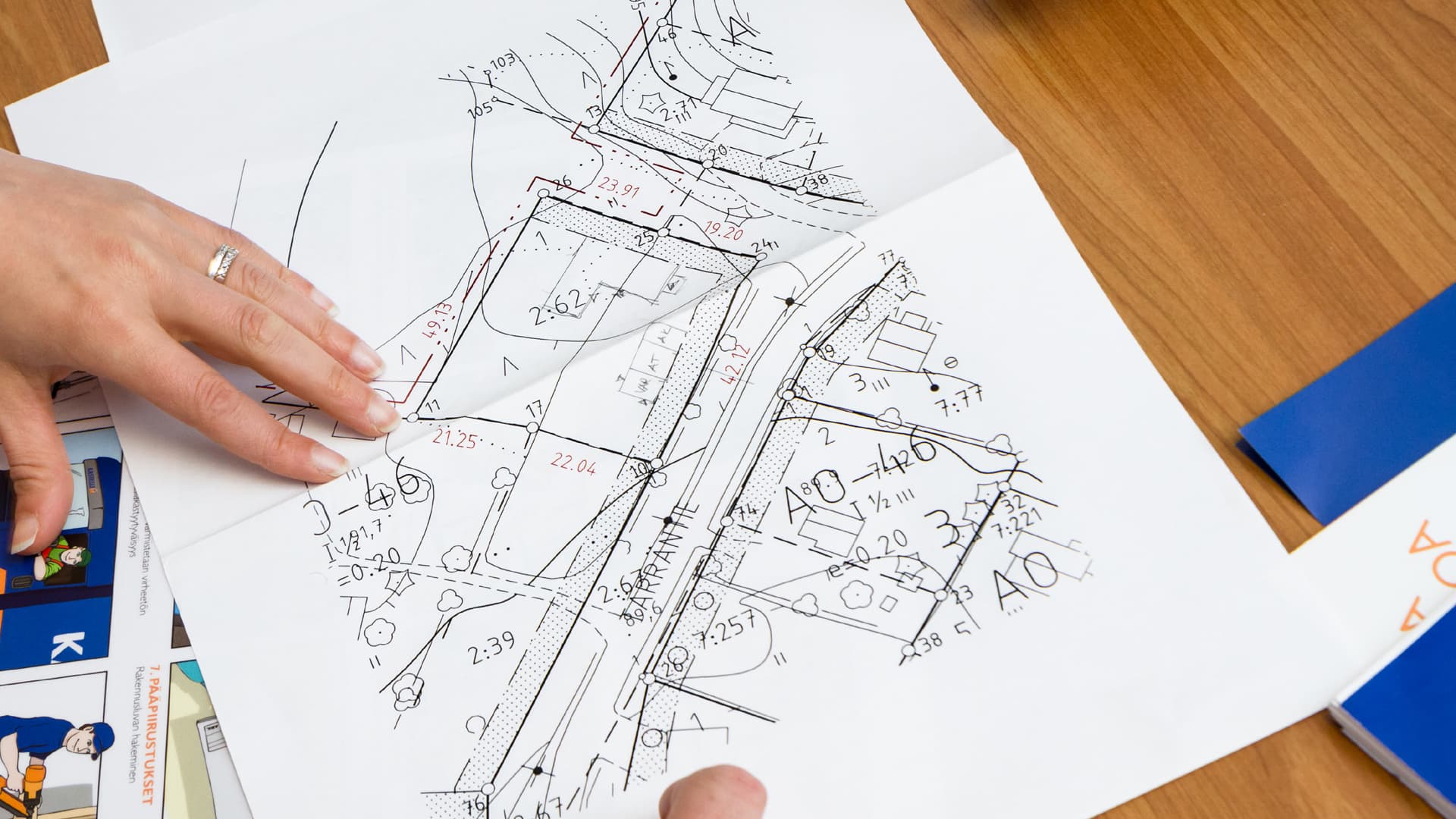

Asemapiirroksesta nähdään rakennuksen paikka rakennuspaikalla ja sen suhde ympäristöön. Siinä esitetään hankkeen mukaan muun muassa rakennuksen mittoja ja etäisyyksiä, korkeusasemia, kulkuyhteyksiä sekä piha-alueen ja teknisten järjestelmien ratkaisuja.

Pientalohankkeissa asemapiirroksen mittakaava on tavallisesti 1:200. Suuremmissa kohteissa voidaan käyttää esimerkiksi mittakaavaa 1:500. Tarkka mittakaava ja asemapiirrokseen vaadittavat tiedot määräytyvät hankkeen ja rakennusvalvonnan ohjeiden mukaan.

Piirrokseen merkitty pohjoissuunta auttaa hahmottamaan, miten rakennus sijoittuu tontille suhteessa ilmansuuntiin ja ympäristöön. Asemapiirroksesta nähdään samalla rakennuksen suhde tontin rajoihin, korkeuksiin, kulkureitteihin ja muihin rakennuksiin.

Pohjapiirros esittää rakennuksen vaakasuorana leikkauksena. Pientalosta tehdään pohjapiirustus jokaisesta kerroksesta tai tasosta ja tarvittaessa myös vesikatosta.

Pohjakuvasta hahmottuvat esimerkiksi huoneiden sijainnit, kulkuyhteydet, ovet ja ikkunat sekä rakennuksen päämitat. Sen avulla voidaan arvioida, miten tilat liittyvät toisiinsa ja miten rakennuksessa liikutaan.

Pohjapiirustuksen tavallinen mittakaava on 1:100. Pientalossa voidaan käyttää myös mittakaavaa 1:50, jolloin yksityiskohdat näkyvät piirustuksessa suurempina. Pohjapiirustus toimii lähtötietona myös tarkemmalle suunnittelulle. Rakenteiden, LVI-järjestelmien ja sähköasennusten toteutusta varten laaditaan omat suunnitelmansa.

Pohjapiirroksesta ei nähdä esimerkiksi kerrosten korkeuksia tai sitä, miten rakennus liittyy pystysuunnassa ympäröivään maanpintaan. Näihin kysymyksiin vastaa leikkauspiirros.

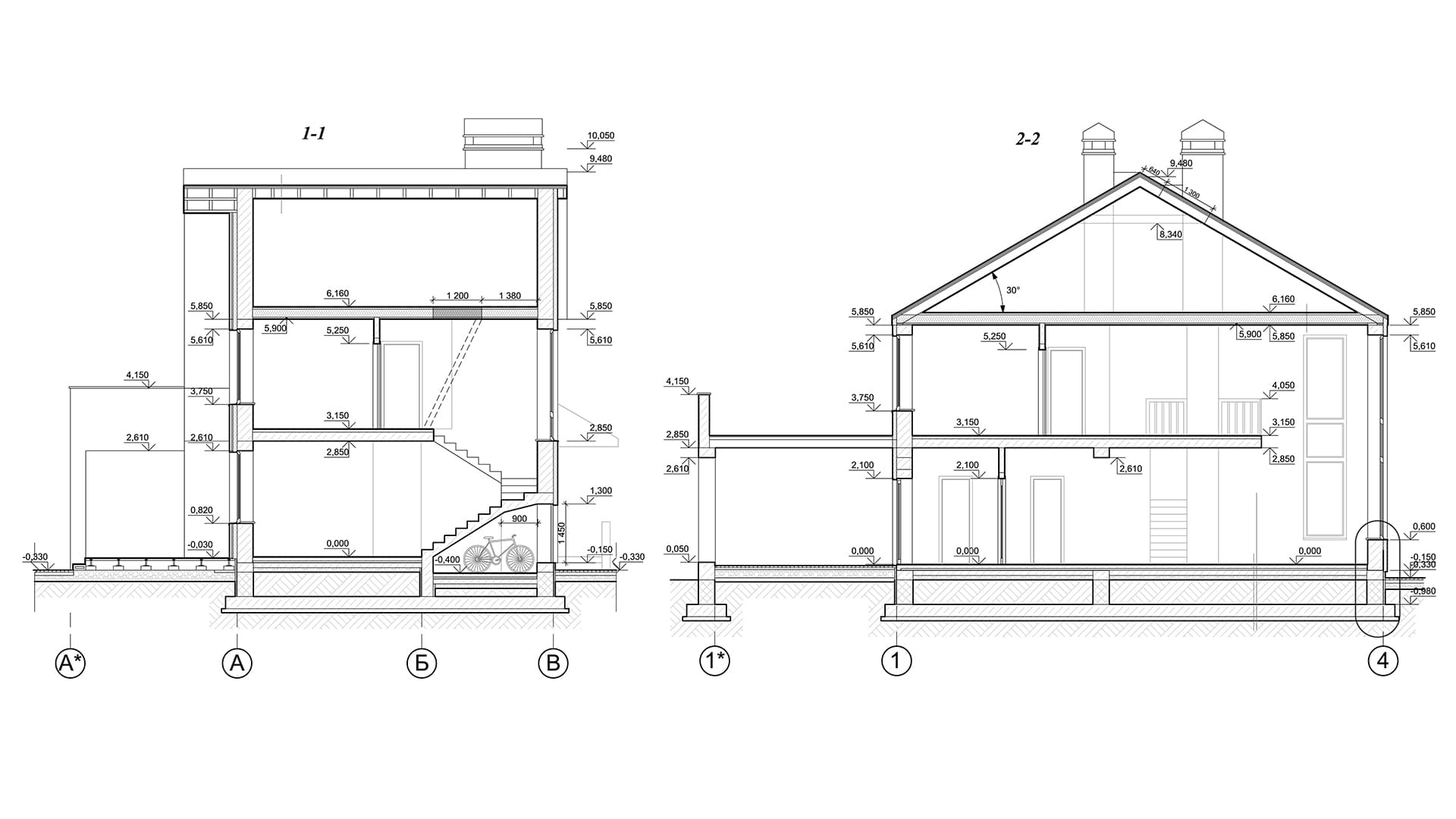

Leikkauspiirroksesta nähdään muun muassa rakennuksen eri tasojen ja kerrosten korkeussuhteita sekä rakenteiden sijoittumista pystysuunnassa. Leikkaukseen merkitään myös rakentamislupakäsittelyn kannalta tarvittavat korkeusasemat ja rakennuksen suhde maanpintaan.

Leikkauspiirustus laaditaan tavallisesti samaan tai vastaavaan mittakaavaan kuin pohjapiirustukset, esimerkiksi 1:100 tai pientalossa 1:50.

Leikkauspiirustus kannattaa erottaa yksityiskohtaisista rakenneleikkauksista ja detaljeista. Pääpiirustukseen kuuluva leikkaus esittelee rakennuksen kokonaisuutta. Rakennesuunnittelijan laatimissa rakenneleikkauksissa voidaan puolestaan esittää tarkasti, miten esimerkiksi seinä, alapohja, yläpohja tai niiden liittymä toteutetaan.

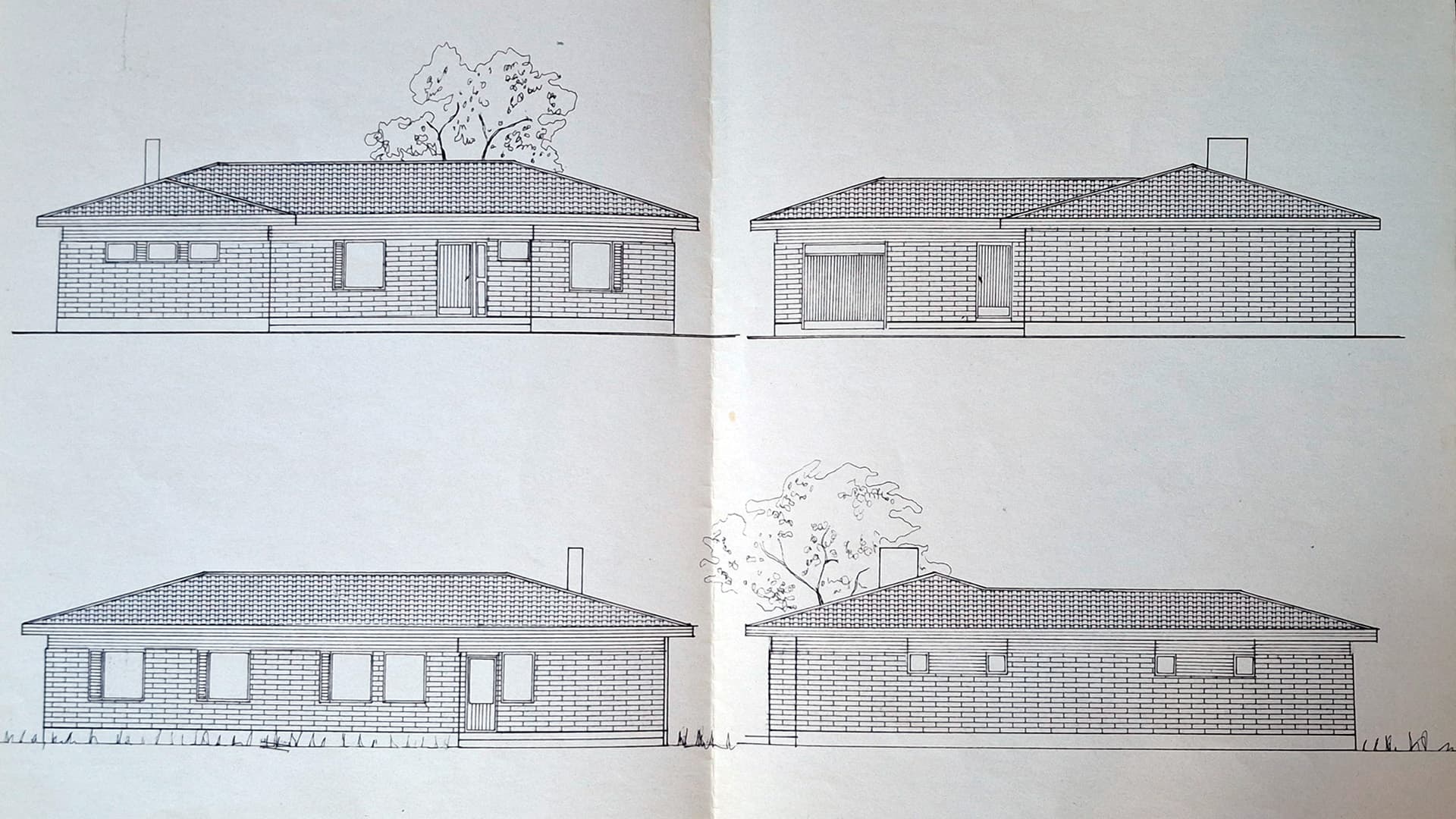

Julkisivupiirustukset laaditaan rakennuksen eri sivuilta. Niistä nähdään rakennuksen ulkomuoto, aukotus, vesikaton näkyvät osat sekä julkisivujen materiaalit, pintakäsittelyt ja värit siinä tarkkuudessa kuin lupakäsittely edellyttää.

Pientalon julkisivupiirustusten tavallinen mittakaava on 1:100.

Julkisivukuvien perusteella voidaan arvioida, millainen rakennus ympäristöön on tulossa ja vastaako sen ulkoasu kaavaa ja muita rakennuspaikkaa koskevia määräyksiä. Rakentamisen aikana hyväksyttyihin julkisivuratkaisuihin tehtävät muutokset pitää tarvittaessa käsitellä suunnittelijan ja rakennusvalvonnan kanssa ennen toteutusta.

Katso myös, miten omakotitalon julkisivu, ikkunat ja ulko-ovet toteutetaan rakentamisen aikana.

Mitä suunnitelmia rakennusvalvonnalle toimitetaan?

Rakentamislupaa varten tarvitaan pääpiirustukset:

• asemapiirros
• pohjapiirustukset
• leikkauspiirustukset
• julkisivupiirustukset.

Vuodesta 2026 lupahakemukseen liittyy lisäksi pääpiirustustasoinen suunnitelmamalli tai vastaavat koneluettavat tiedot. Rakentamisen aikana rakennusvalvonta voi edellyttää hankkeen mukaisia erityissuunnitelmia, kuten rakenne-, KVV- ja ilmanvaihtosuunnitelmia. Ne toimitetaan ennen sitä työvaihetta, jota suunnitelma koskee.

Pääpiirustukset eivät yksin kerro riittävän yksityiskohtaisesti, miten talon rakenteet tai talotekniikka toteutetaan. Sitä varten laaditaan hankkeen tarvitsemat erityis- ja toteutussuunnitelmat.

Rakennepiirustuksissa esitetään esimerkiksi kantavat rakenteet, perustukset, liitokset ja rakenteiden mitoituksen kannalta tarvittavat tiedot. Yksityiskohtaiset rakenneleikkaukset ja detaljit näyttävät, miten eri rakenteet liittyvät toisiinsa.

Runkotyöt tehdään rakennesuunnitelmien mukaan – lue lisää omakotitalon runkotöistä.

Perustuksia ja pohjarakenteita varten tarvitaan puolestaan hankkeeseen soveltuvat suunnitelmat, joiden lähtötietoihin kuuluvat esimerkiksi rakennuspaikan olosuhteet ja pohjatutkimuksesta saadut tiedot.

Lue lisää omakotitalon perustusten suunnittelusta ja toteutuksesta.

Talotekniikka tarvitsee omat suunnitelmansa. KVV-suunnitelmissa esitetään kiinteistön vesi- ja viemärijärjestelmien toteutukseen ja mitoitukseen tarvittavat tiedot. Lämmitys- ja ilmanvaihtosuunnitelmissa esitetään niiden järjestelmät, putkistot tai kanavat, laitteet ja mitoituksen kannalta tarpeelliset tiedot.

Lue myös, mitä omakotitalon vesi- ja viemäritöissä pitää ottaa huomioon.

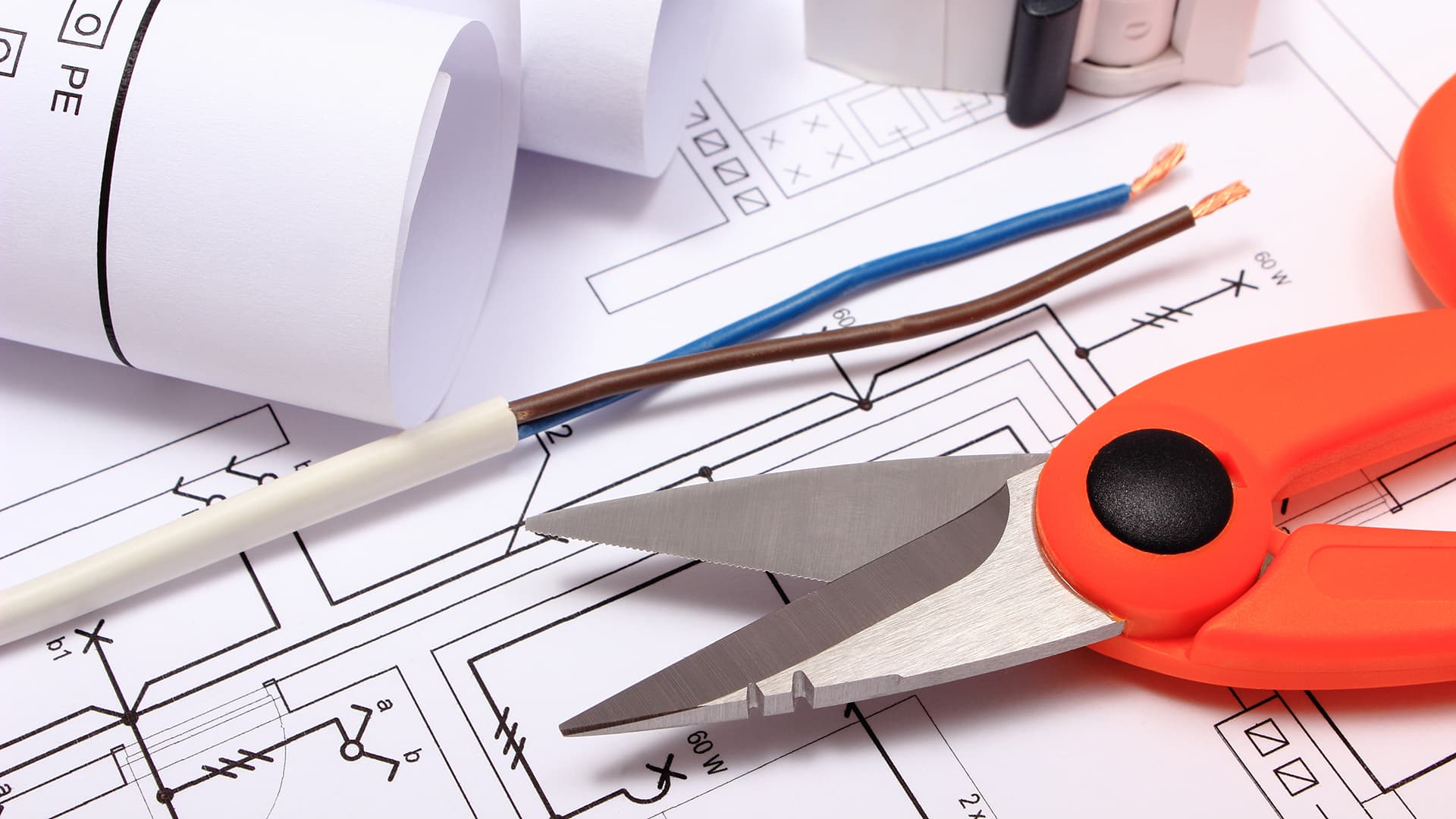

Myös sähkötöihin tarvitaan sähkösuunnitelmat. Sähkösuunnitelmia ei kuitenkaan käsitellä rakentamislain mukaisessa lupamenettelyssä samalla tavalla kuin rakennusvalvonnalle määrättyjä rakenne- ja taloteknisiä erityissuunnitelmia.

Rakennusvalvonnan edellyttämä erityissuunnitelma pitää toimittaa ennen sitä työvaihetta, jota suunnitelma koskee. Käytännössä suunnittelun on siis oltava riittävän pitkällä ennen kuin kyseistä rakennetta tai järjestelmää ryhdytään toteuttamaan.

Rakentamislupaa edellyttävässä rakennushankkeessa on oltava pääsuunnittelija. Hänen tehtävänään on huolehtia suunnittelun kokonaisuudesta ja siitä, että eri suunnitelmat muodostavat keskenään yhteensopivan kokonaisuuden.

Mitä pääsuunnittelija tekee pientalohankkeessa? Lue Doventuksen asiantuntijan neuvot.

Rakennussuunnittelija vastaa rakennussuunnittelutehtävästä, ja rakenne- sekä talotekniikkasuunnitelmista vastaavat kyseisten alojen erityissuunnittelijat. Suunnittelijoilta vaadittava pätevyys määräytyy tehtävän vaativuuden mukaan.

Jos mietit, voiko esimerkiksi omakotitalon rakennuspiirustukset piirtää itse, aihetta käsitellään tarkemmin näissä artikkeleissa:

• Viikon kysymys: Kuka saa piirtää?
• Kuka saa suunnitella omakotitalon?

Rakentamisessa suunnitelmat ovat työvälineitä. Työ tehdään hyväksyttyjen ja ajantasaisten suunnitelmien mukaan, joten työmaalla pitää tietää, mikä piirustusversio on voimassa.

Jos eri suunnitelmien välillä havaitaan ristiriita tai jokin ratkaisu jää epäselväksi, asia selvitetään suunnittelijan kanssa ennen kyseisen työvaiheen toteuttamista. Rakentamisen aikana tehdyt hyväksytyt muutokset pitää myös viedä suunnitelmiin niin, että lopulliset tiedot vastaavat toteutettua rakennusta.

Rakennuspiirustuksia ei siksi kannata ajatella yhtenä lupaa varten tehtynä kuvapakettina. Pääpiirustuksista alkaa suunnitelmakokonaisuus, joka tarkentuu rakenteiden ja talotekniikan suunnittelun edetessä ja kulkee rakentajan mukana koko työmaan ajan.

Rakentamisluvan hankkiminen on suurehko prosessi, jossa usein tarvitaan asiantuntija-apua, mutta perusasiat on hyvä tietää, vaikka asiantuntijaa käyttäisikin apuna. Voit lukea Uusista pelisäännöistä alle 30 neliöisten rakennusten kohdalla ja rakentamisluvan hankkimisen vaiheista löydät tietoa: Rakentamisluvan hankkimisen vaiheita.
