KNX-järjestelmä yhdistää talon sähköiset toiminnot
KNX-taloautomaatio ohjaa valaistusta, lämmitystä, ilmanvaihtoa ja muita taloteknisiä toimintoja yhdellä standardoidulla järjestelmällä.
KNX-järjestelmä tekee kodin arjesta huolettomampaa: valaistus, lämpötila ja ilmanvaihto toimivat automaattisesti tilanteen ja tarpeen mukaan, mikä lisää asumismukavuutta ja auttaa säästämään energiaa. (Kuva: Envato)
KNX-järjestelmän kantavana ideana on yhdistää rakennuksen kaikki sähköiset toiminnot yhtenäiseksi ja mahdollisimman energiatehokkaasti toimivaksi verkoksi. KNX-järjestelmällä voidaan ohjata muun muassa valaistusta, lämmitystä, jäähdytystä, ilmastointia sekä esimerkiksi markiiseja.
Mikä on KNX-järjestelmä?
KNX-järjestelmä on standardoitu taloautomaatioratkaisu, jolla rakennuksen sähköisiä toimintoja voidaan ohjata yhtenä kokonaisuutena. Sen avulla samaan järjestelmään voidaan liittää esimerkiksi valaistus, lämmitys, jäähdytys, ilmanvaihto, verho- ja markiisiohjaukset sekä erilaiset turva- ja valvontatoiminnot.
KNX on väylätekniikka, jolla taloautomaation eri osia ohjataan yhdellä ainoalla järjestelmällä, jossa laitteet ja eri järjestelmät keskustelevat keskenään. Väylätekniikka tuo merkittäviä säästöjä niin toteutusvaiheessa kuin rakennuksen elinkaaren aikanakin. KNX-taloautomaatio sopii hyvin erilaisiin ja erikokoisiin kohteisiin kuten omakotitaloihin, toimistoihin, liikerakennuksiin, hotelleihin, kouluihin jne. Muunneltavuus on tärkeää rakennuksen käytön aikana ja KNX-järjestelmän laajentaminen on helppoa. KNX:llä toteutetun talotekniikan osuus ja toiminnot päätetään aina tapauskohtaisesti asiakkaan tarpeiden mukaan.
KNX:n on standardoitu järjestelmä (ISO/IEC 14543-3), joka takaa sen, että eri valmistajien KNX-tuotteet ovat keskenään yhteensopivia.
KNX standardia hallinnoi ja laitteiden yhteensopivuutta valvoo Konnex Association (www.knx.org). KNX -tekniikka perustuu EIB, BatiBUS ja EHS –järjestelmiin, jotka kehitettiin jo 1990-luvun alussa.
Mihin KNX-järjestelmää käytetään omakotitalossa?
KNX-järjestelmällä voidaan ohjata omakotitalossa valaistusta, lämmitystä, ilmanvaihtoa, jäähdytystä, kaihtimia, markiiseja, pistorasiaryhmiä ja erilaisia tilanneohjauksia. Käytännössä järjestelmä mahdollistaa esimerkiksi poissaolotilan, yötilan tai kotona-tilan, joissa useita toimintoja ohjataan yhdellä painikkeella tai automaattisesti anturitiedon perusteella.
KNX-järjestelmän rakenne

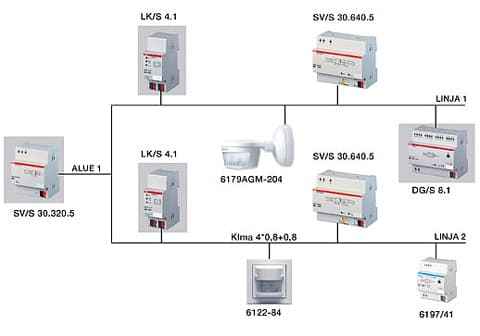

KNX-järjestelmä koostuu linjoista (Line), joissa virtalähde (Power Supply) syöttää 24 VDC käyttöjännitteen toimilaitteille. Yhteen linjaan voidaan kytkeä 64 laitetta. KNX-järjestemä koostuu yksinkertaisimmillaan yhdestä linjasta. Linjoja voi olla alueella (Area) enintään 15. Linjat yhdistetään keskenään linjayhdistimellä (Line Coupler). Linjayhdistimellä estetään tarpeettomien tietojen välittäminen muihin linjoihin. Alueiden maksimimäärä KNX-järjestelmässä on 15. Yhdessä järjestelmässä toimilaitteita voi siis olla jopa 64 × 15 × 15 = 14 400.
Väylän tiedonsiirtotienä käytetään yleisimmin kierrettyä paria. Suositeltava kaapeli on KLMA 4×0,8+0,8. Tiedonsiirtotienä voi olla myös radiotaajuudet (RF), ethernet (KNX over IP) tai sähköverkko (PL). Mediamuuntimilla (Gateway) saadaan KNX yhdistettyä myös muihin medioihin.
Väylän rakenne voidaan valita hyvin vapaasti (väylä-, tähti- ja puurakenteet), ainoastaan rengasrakenne on kielletty. Linjojen suunnittelussa on joitakin rajoitteita:
- virtalähteen ja linjan etäisimmän laitteen välinen etäisyys maks. 350 m
- kahden toimilaitteen välinen maksimi etäisyys maks. 700 m
- väyläkaapelin maksimipituus linjassa 1000 m
Info
Esimerkkejä KNX-järjestelmän toiminnoista
Valaistuksen ohjaus
Valaistusryhmien päälle/pois –ohjaus
Valaistustason säätö, päivänvalo-ohjaus
Tilanneohjaukset
Liiketunnistin- ja läsnäoloanturiohjaukset
Yhteys muihin valaistusohjausjärjestelmiin (esim. DALI)
Turvajärjestelmät
Liityntä palovaroitinjärjestelmään
Liityntä murtohälytysjärjestelmään
Kosteusvalvonta
Kameravalvonta
Lämmityksen, ilmanvaihdon ja jäähdytyksen ohjaus
Huonekohtaiset ohjaukset
Läsnäoloanturiohjaukset
Keskitetyt ohjaukset
Visualisointi
Ohjauspaneelit
Liityntä kiinteistöautomaation valvomoihin
Internet
Keskitetyt aikaohjelmaohjaukset
Esim. aulojen ja käytävien valojen sammutus
Verhomoottorien ja markiisien ohjaus
Ajastetut kello-ohjaukset
Automaattinen ohjaus auringonhäikäisyn ja lämpösäteilyn mukaan
Automaattinen markiisien ohjaus tuulen ja sateen perusteella
Liityntä AV-järjestelmiin
Musiikin ja valojen kauko-ohjaus molempiin suuntiin (esim. Bang&Olufsen)
Mahdollisuus liittää erilaisiin AV-järjestelmiin (esim. Crestron ja AMX)
Mistä KNX-järjestelmän hinta muodostuu?
KNX-järjestelmän kustannuksiin vaikuttavat rakennuksen koko, ohjattavien toimintojen määrä, painikkeiden, antureiden ja toimilaitteiden lukumäärä, järjestelmän ohjelmointi sekä se, toteutetaanko KNX uudiskohteeseen vai olemassa olevaan rakennukseen. Hinta ei muodostu vain yksittäisistä laitteista, vaan myös suunnittelusta, asennuksesta ja käyttöönotosta.
Mitä tarkoitetaan väylätekniikalla?
Väylätekniikassa laitteet kommunikoivat keskenään ilman keskitettyä tietokonetta. Anturit ja ilmaisimet (esim. painonapit, huonetermostaatit, liiketunnistimet) lähettävät väylään sanomia. Toimilaitteet (esim. releyksiköt, valonsäätimet, verho-ohjaimet) vastaanottavat sanomia ja ohjaavat valaistusta, lämmitystä, sähkösyöttöryhmiä, ilmanvaihtoa, jäähdytystä jne.
Perinteisessä sähköasennuksessa kytkinlaitteet (esim. valonsäädin, termostaatti, kytkin) ohjaavat kuorman päälle yleensä suoraan. Eri järjestelmistä saatavan tiedon hyödyntäminen toisessa järjestelmässä on hankalaa. Väylätekniikassa tunnistimen lähettämä sanoma välitetään kaikille väylän laitteille. Ohjaustieto ja sähkönsyöttö on erotettu toisistaan ja ne kulkevat omissa kaapeleissaan. Tämä yksinkertaistaa asennusta.
Väylälle lähetetty tieto on kaikkien väylään liitettyjen laitteiden käytettävissä. Järjestelmän toimintaa voidaan muuttaa ohjelmallisesti ilman, että johdotuksiin tarvitsee tehdä muutoksia.
